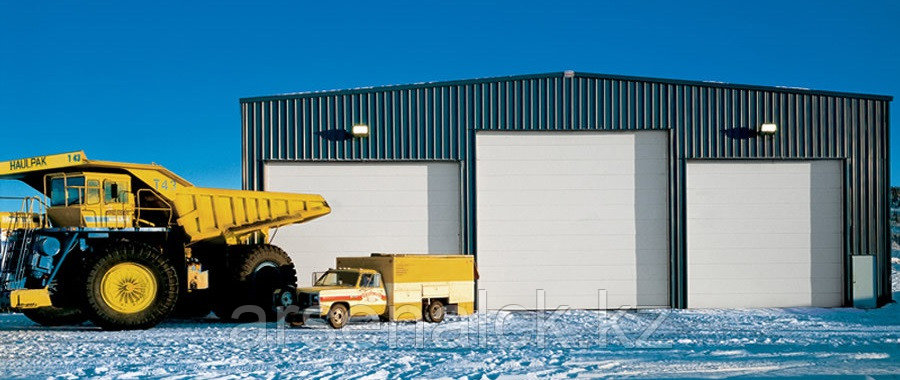

Отправка с 24 декабря 2024Группа компаний «АЛЮТЕХ» информирует о введении в ассортимент новой серии секционных ворот - ProMax. Ворота предназначены для перекрытия крупногабаритных проемов - ангаров, складов, производственных помещений для большегрузной специализированной техники и машин.
1. Конструктивные особенности
Отличительной особенностью ворот серии ProMax является отсутствие традиционного торсионного механизма балансировки: ворота приводятся в движение при помощи мощного электропривода и эксплуатируются только в автоматическом режиме.
Максимальные размеры ворот серии ProMaх: ширина – 13.000 мм, высота – 10.000 мм.
Для создания необходимого запаса прочности ворот ProMax реализован целый комплекс решений:
|
|
- электропривод, мощность которого позволяет перемещать полотно массой до 2000 кг; - двойные боковые накладки на сэндвич-панели; - двойные верхние и боковые роликовые кронштейны из нержавеющей стали; - ролики с подшипниками качения закрытого типа с увеличенным диаметром колеса – 72 мм; - направляющие профили увеличенной толщины (3 мм) с конфигурацией, исключающей самопроизвольный выход роликов |
|
|
- вал диаметром 159 мм; - промежуточный кронштейн с роликовыми опорами для стабилизации положения вала |
|
|
- массивные усиливающие профили из оцинкованной стали на каждой секции; - двойные петли конструкции «гнутый лист» из нержавеющей стали, каждая из которых выдерживает нагрузку на разрыв 700 Н (~715 кг)
|
|
|
- массивные нижние роликовые кронштейны; - усиленный нижний концевой алюминиевый профиль высотой 96 мм; - тросы диаметром 8 или 10 мм с 6-ти кратным запасом прочности |
|
|
- усиливающая стальная пластина с наружной стороны для дополнительной надежности крепления всех элементов полотна к панели |
Технические характеристики ворот ProMax приведены в приложении.
2. Европейская безопасность
Следует отметить высокую степень безопасности ворот серии ProMax, в которых предусмотрена:
- защита от падения полотна при обрыве/ ослаблении натяжения троса;
- защита от попадания в ловушку благодаря системе разблокировки электропривода с последующим открыванием ворот вручную (аварийный режим);
- система микровыключателей, передающих сигнал приводу в случае ослабления или обрыва троса;
- защита от неконтролируемого движения полотна: работа автоматики только в режиме «управление в присутствии оператора».
Необходимые защитные устройства включены в базовую комплектацию ProMax.
Приложение 1
Технические характеристики ворот и автоматики
|
Характеристики ворот |
Значение |
|
Толщина сэндвич-панелей |
45 мм |
|
Рисунок сэндвич-панелей |
Микроволна, S-гофр |
|
Тип монтажа |
Стандартный |
|
Ресурс эксплуатации |
15.000 циклов |
|
Материал стен и потолка помещения |
Бетон/ металлоконструкции |
|
Характеристики автоматики |
Значение |
|
Крутящий момент |
1000 Nm |
|
Мощность |
4 kW |
|
Рабочее напряжение |
400/ 3~ V |
|
Максимальное кол-во циклов в час |
30 |
|
Степень защиты |
IP 54 |
|
Диапазон температур |
-20/ +60 °С |
|
Вес привода |
72 кг |
|
Состав комплекта |
Привод KD 60-100-24 KE ТМ Marantec; блок управления CS 310 в комбинированном корпусе (вкл. аварийное отключение питания); соединительный кабель (9 или 13 метров); цепь аварийного подъема полотна ворот; механизм передачи крутящего момента от привода к валу (зубчатые колеса, цепь, соединитель цепи); защитный механизм привода; необходимые монтажные элементы: вал привода и защитного устройства, подшипник, кронштейн привода и т.д. |
