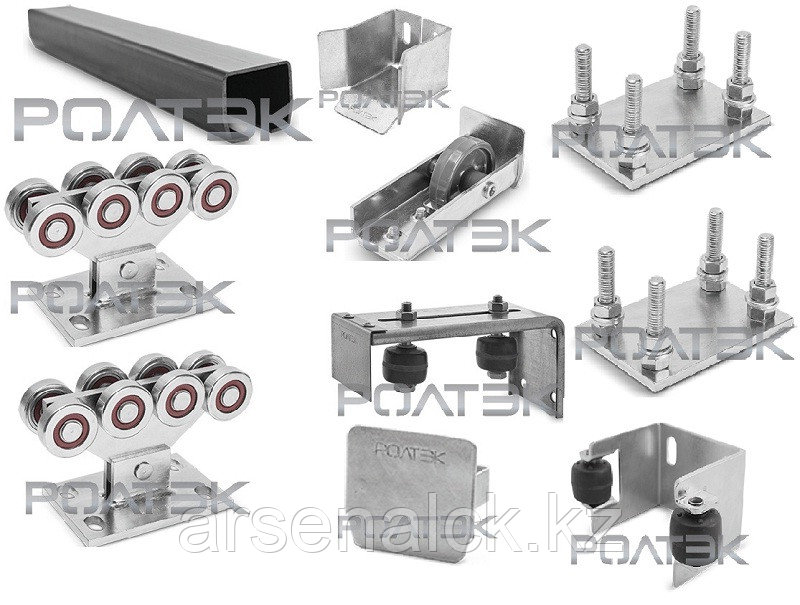

Комплектующие для откатных ворот до 500кг РОЛТЭК, фото 1
впередназад
Комплектующие для откатных ворот до 500кг РОЛТЭК, фото 2Комплектующие для откатных ворот до 500кг РОЛТЭК, фото 3Комплектующие для откатных ворот до 500кг РОЛТЭК, фото 4Комплектующие для откатных ворот до 500кг РОЛТЭК, фото 5Комплектующие для откатных ворот до 500кг РОЛТЭК, фото 6Комплектующие для откатных ворот до 500кг РОЛТЭК, фото 7Комплектующие для откатных ворот до 500кг РОЛТЭК, фото 8

Комплектующие для откатных ворот до 500кг РОЛТЭК

от 86 119 Тг./комплект

  • В наличии
Комплектующие для откатных ворот до 500кг РОЛТЭК
Комплектующие для откатных ворот до 500кг РОЛТЭКВ наличии
от 86 119 Тг./комплект
Купить
+7727266-77-47
  • +7771775-15-95
    мобильный
  • +7727317-33-47
Купить
+7727266-77-47
  • +7771775-15-95
    мобильный
  • +7727317-33-47
  • График работы
  • Адрес и контакты

Система откатных самонесущих ворот РОЛТЭК

РОЛТЭК 15 лет производит комплектующие для откатных ворот и является единственным в России производителем.

На российском рынке системы откатных ворот МИКРО, ЭКО, ЕВРО, МАКС зарекомендовали себя как надежные, пользующиеся спросом и доверием комплектующие. Профессиональные комплектующие РОЛТЭК для откатных ворот обладают проверенными высокими техническими характеристиками, которые необходимы для сборки и монтажа откатных ворот с длительным сроком службы и бесперебойной, интенсивной эксплуатацией.



Система ЭКО

Параметры

Максимальный вес створки: 500 кг

Максимальная ширина проема: 5 м

ЭКО система РОЛТЭК - высокопрочная система, наиболее часто используемая при производстве откатных ворот весом до 500 кг. Идеально подходит для проемов шириной до 5 м.

Комплектующие для ворот



Опора ЭКО



Максимальная нагрузка

Вес створки ворот - до 500 кгШирина перекрываемого проёма - до 5 м

Описание

Профессиональная 8-роликовая опора с цельной плитой, обеспечивающей высокую прочность. Конструкция опор обеспечивает их саморегулируемость и непрерывный контакт с направляющей не менее 6 роликов одновременно.

Опора ЭКО используется в системах с направляющей ЭКО (код 011).

Роликовые опоры в конструкции откатных самонесущих ворот воспринимают нагрузки от створки ворот и передают их на фундамент, обеспечивают перемещение створки в направлениях, предусмотренных конструкцией ворот.

Направляющая ЭКО



Ширина перекрываемого проёма - до 5 м

Направляющая является наиболее ответственным элементом в конструкции откатных самонесущих и подвесных ворот. Она обеспечивает передачу весовых нагрузок от створки ворот к фундаменту через опоры (код 003, код 005). При изготовлении откатных самонесущих ворот створку необходимо делать максимально достаточно жесткой, чтобы она выдерживала изгиб под собственным весом (см. рекомендации). Направляющая ЭКО/RC59 (код 011) так же может использоваться в конструкции подвесных ворот.

Направляющие ЭКО/RC59 изготавливаются методом прокатки из качественной высокопрочной стали S355 исключительно европейского производства.

Ролик концевой съемный ЭКО



Ролик концевой создает дополнительную опору совместно с ловителем нижним (код 031, код 033), снижает напряжение в области сопряжения направляющей (код 011) с опорой (код 003, код 005) в статическом закрытом состоянии ворот. Преимущество съемного ролика заключается в простоте его установки и возможности самостоятельного обслуживания откатных ворот. В конструкции ролика концевого применяется выпуклая заглушка, предназначенная для совместной работы с ловителем нижним роликовым при сильных ветровых нагрузках на створку ворот. В конструкции предусмотрен высокопрочный нейлоновый ролик, не требующий обслуживания.

Ловитель нижний роликовый ЭКО



Ловитель нижний роликовый ЭКО воспринимает нагрузку от ролика концевого ЭКО (код 025) в закрытом состоянии ворот. Перераспределяя вес ворот между двумя опорами ЭКО (код 003) и ловителем роликовым, ловитель роликовый совместно с роликом концевым увеличивает срок службы опор и, тем самым, ворот в целом. Ловитель роликовый служит дополнительной опорой, минимизируя силы, действующие на опоры, в закрытом состоянии откатных ворот.

Кроме того, конструкция ловителя роликового позволяет закрывать ворота при некоторых отклонениях створки от рабочей траектории движения, вызванных ветровой нагрузкой.

Ловитель нижний ЭКО



Ловитель нижний ЭКО воспринимает нагрузку от ролика концевого съемного ЭКО (код 025) в закрытом состоянии ворот. Перераспределяя вес ворот между двумя опорами ЭКО (код 003) и ловителем, ловитель совместно с роликом концевым увеличивает срок службы опор и, тем самым, ворот в целом. Ловитель служит дополнительной опорой, минимизируя силы, действующие на опоры, в закрытом состоянии откатных ворот.

Ловитель крепится к капитальной стеновой конструкции, либо на опорной стойке со своим фундаментом. Для крепления ловителя к боковым поверхностям рекомендуется использовать прочный кронштейн ловителя усиленный (код 058), который обеспечивает также возможность регулировки ловителя по горизонтали за счет предусмотренных пазов.

Заглушка направляющей ЭКО

Заглушка предназначена для защиты торца направляющей (код 011) от попадания в направляющую снега, грязи, листвы и др. Для упрощения обслуживания ворот заглушка выполнена съемной и производится из стали с последующим цинкованием, что исключает ее деформацию при изменениях температуры, коррозию, выпадение из направляющей и увеличивает срок ее службы.









Характеристики
Основные
Производитель  РОЛТЭК
Страна производительРоссия
НазначениеДля откатных ворот
ТипОпорная роликовая платформа
Спецификация
Информация для заказа
  • Цена: от 86 119 Тг./комплект
