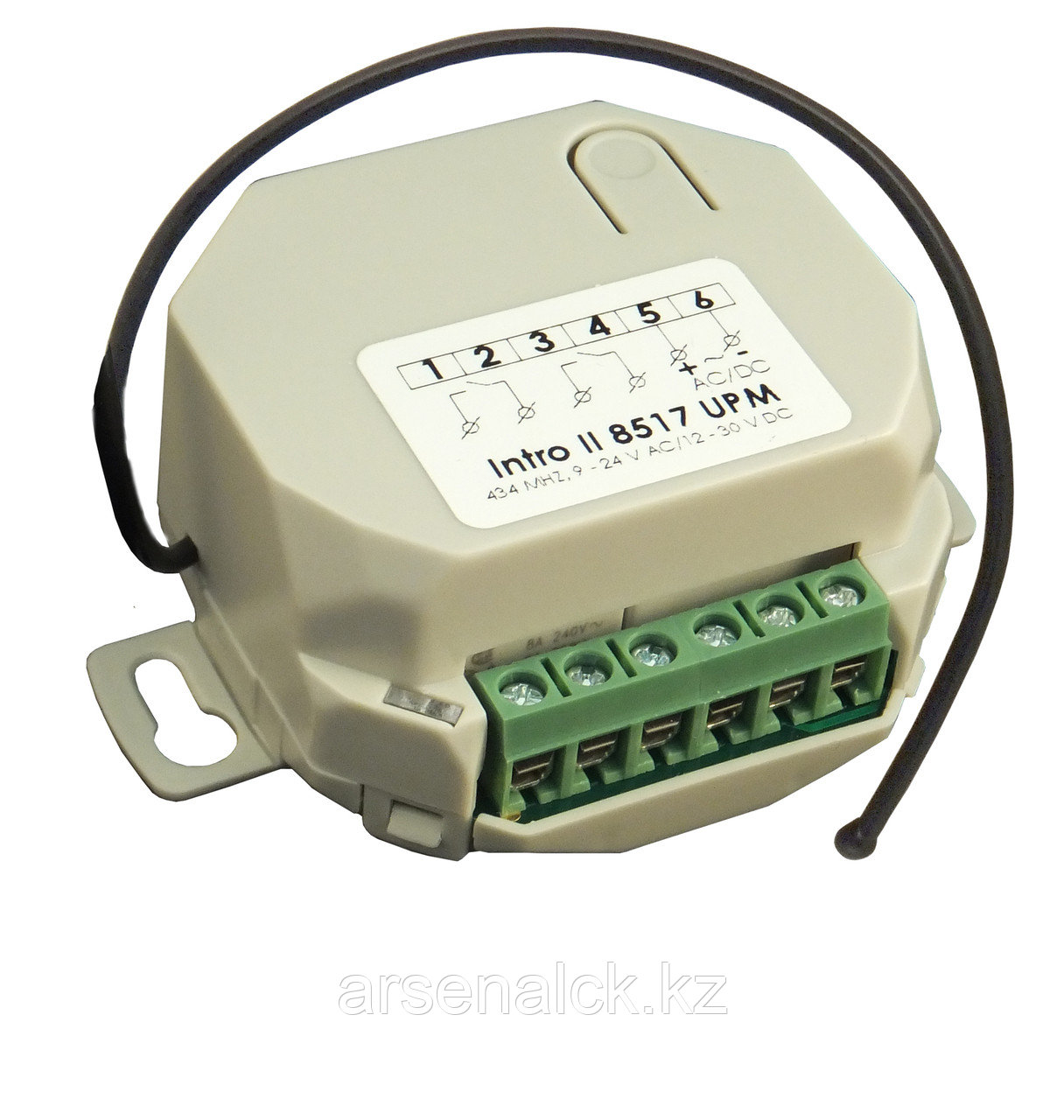

РАДИОКАРТА ДВУХКАНАЛЬНАЯ 9-24В INTRO II 8517 UPM
Двухканальная радиокарта - это радиоприемник с питанием 9-24В (=12 - 30 В), предназначенный для управления двумя объектами: блоками автоматики шлагбаумов, распашных, откатных и секционных ворот, а также для управления осветительными приборами или другой электрической нагрузкой.
Управление может осуществляться:
- с пультов системы Intro II;
- с пультов Nero II при использовании транскодера Nero ll 8761 UPM;
- с исполнительного устройства Nero II 8413-50 в режиме «СВОЯ ГРУППА» при использовании транскодера Nero II 8761 UPM.
Характеристики:
• возможность независимого управления двумя объектами;
• возможность запрограммировать в память устройства до 507 пультов.
Особенности программирования:
3 режима работы:
• передача сигнала мини-пульта одновременно двум каналам приемника - объекты движутся до тех пор, пока нажата кнопка мини-пульта, что применяется для:
- управления двумя любыми типами ворот или шлагбаумов,
- управления двумя гаражными воротами,
- управление въездными воротами и гаражными воротами,
- управление въездными распашными воротами и управление калиткой и т.д.;
• непрерывная команда для обоих каналов приемника - объект включен / выключен до повторного нажатия кнопки мини-пульта, что применяется для управления осветительными приборами или другой электрической нагрузкой;
• передача сигнала мини-пульта первому каналу приемника и непрерывная команда для второго канала приемника, что применяется для:
- управления въездной группой и уличным освещением,
- управления гаражными воротами и освещением гаража.
Установка:
• скрытая установка под отделку / выключатель в монтажную чашку 60х60 мм с помощью крепежных ушек на корпусе (при необходимости крепежи можно отломать, не повредив при этом корпус);
• установка с помощью двустороннего скотча к стенке блока управления воротами с внутренней стороны;
• установка вне блока управления воротами во влажных помещениях или на улице при использовании дополнительного герметичного корпуса со степенью защиты не менее IP 65.
Параметры |
Значения |
Объекты управления / допустимая нагрузка |
блоки управления ворот, шлагбаумов; лампы накаливания, галогеновые / 220 Вт
обогреватели, вентиляторы / 1000 Вт / 5А
|
Количество объектов управления |
2 |
Максимальное число пультов |
507 |
Диапазон частот, МГц |
434,05 - 434,79 |
Кодирование |
динамический помехозащищенный код Intro II |
Питание, AC / DC |
9 - 24 В 50 Гц / =12 - 30 В |
Потребляемая мощность, не более, Вт |
1 |
Выходы |
2 реле с контактами NO, сухой контакт |
Номинальное коммутируемое напряжение, В |
250 / =30 |
Размеры, мм |
51х51х29 |
Степень защиты, обеспечиваемая оболочкой |
IP 20 |
Рабочая температура, °C
в дополнительном корпусе IP 65
|
0 … +40
-30 …+50
|
Установка |
в монтажную чашку 60х60 мм; к внутренней стенке блока управления шлагбаума, воротами; наружная - при использовании доп. герметичного корпуса IP 65
|
