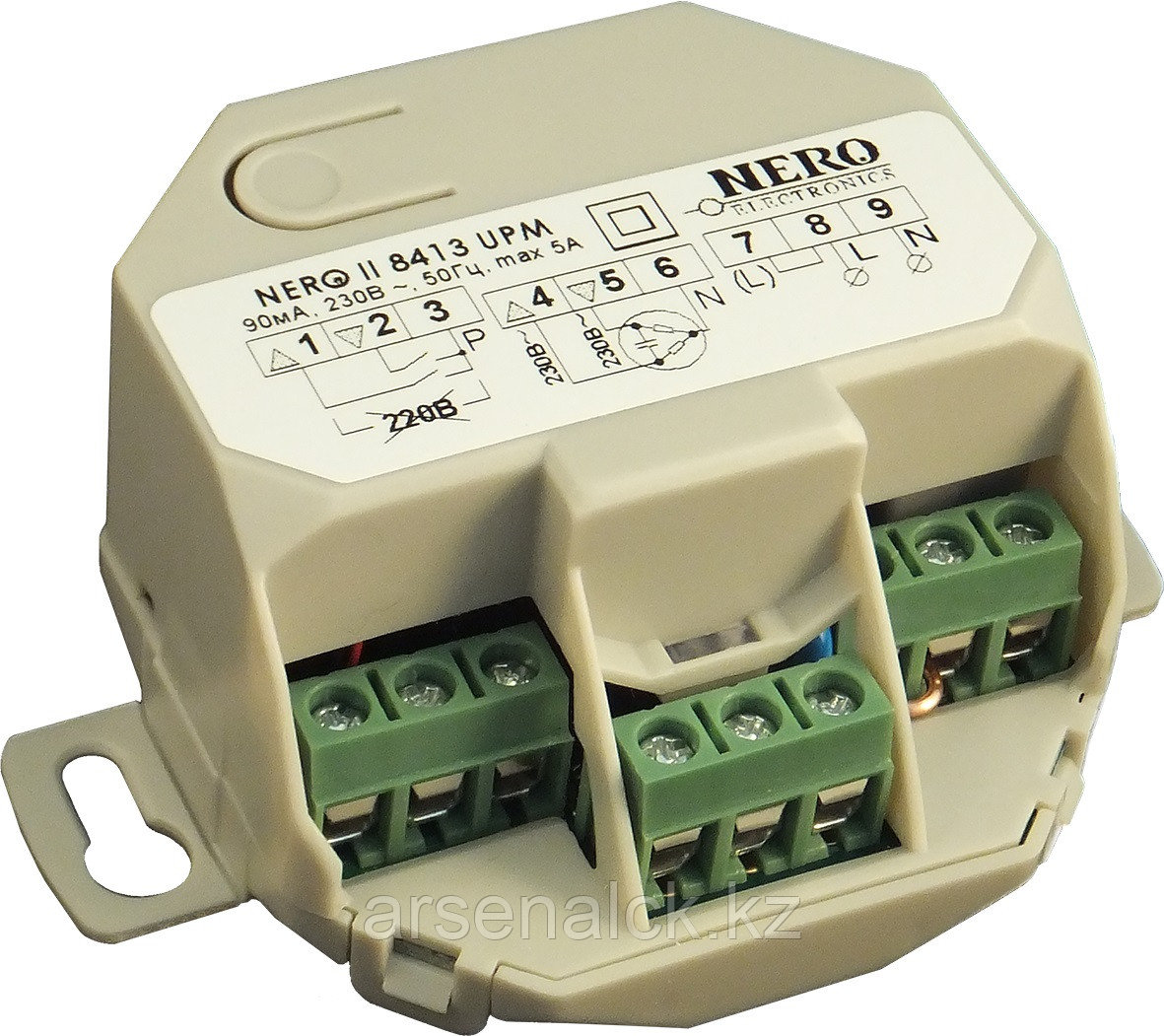

ИСПОЛНИТЕЛЬНОЕ УСТРОЙСТВО NERO II 8413 UPM
Устройство предназначено для локального управления различными нагрузками с потребляемым током до 5А такими, как электроприводы роллет, рулонных штор, жалюзи, ворот, а также лампы накаливания (мощностью до 400Вт), розетки и т.д.
При работе в системе Nero II исполнительное устройство
Nero II 8413 UPMуправляется по сети 220В с помощью центральных пультов Nero II
8450-50М, Nero II
8410 UP, сценарных пультов Nero II
8405-50-4, -6, -8, а также с помощью исполнительных устройств Nero II
8413-50 в режиме СВОЯ ГРУППА.
При использовании транскодера Nero II
8761 UPM исполнительным устройством
Nero II 8413 UPM можно управлять с помощью любого радиопульта серии
Intro II.
Особенности:
Программирование
• возможность запрограммировать каждое исполнительное устройство в 507 различных групп системы Nero II (при использовании не менее 4х центральных пультов Nero II 8450-50М);
• 4 режима работы:
- короткая команда (время подачи напряжения на электропривод ― 1,5 сек.), применяемая чаще всего для совместной работы с др. устройствами автоматики,
- роллетный режим (время подачи напряжения на электропривод устанавливается от 0,2 до 600 сек.), применяемый для поднятия и опускания роллет,
- жалюзийный режим (время подачи напряжения на электропривод устанавливается от 0,2 до 600 сек.), применяемый для поднятия/опускания и разворота ламелей горизонтальных жалюзи,
- непрерывная команда (напряжение на электропривод подается до выполнения команды СТОП), применяемая для включения/выключения освещения, др. электрической нагрузки;
• дистанционное программирование центральных пультов.
Подключение
• подключение двухклавишного выключателя любого производителя или одноклавишного выключателя без фиксации;
• наличие свободного от потенциала контакта для подключения к автоматике других производителей (например, к блоку управления ворот или шлагбаумов).
Локальное управление
• поднятие, остановка и опускание роллет/жалюзи нажатием кнопок подключенного выключателя или др. устройства автоматики;
• разворот ламелей горизонтальных жалюзи коротким нажатием клавиш направлений;
• возможность управлять роллетой/жалюзи во время монтажных работ с помощью кнопки программирования на корпусе прибора;
• блокировка устройства от команд управления, подаваемых внешними устройствами (центральными пультами, др. пультами ДУ).
Установка
• установка вне помещения (при использовании доп. герметичного корпуса со степенью защиты не менее IP 65);
• скрытая установка под отделку в монтажную чашку с помощью крепежных ушек на корпусе (при необходимости крепежи можно отломать, не повредив при этом корпус).
| Параметры |
Значения |
| Объекты управления / допустимая нагрузка |
электроприводы роллет, рулонных штор, жалюзи, маркиз / 3А
лампы накаливания, галогеновые / 220 Вт
обогреватели, резистивная нагрузка / 700 Вт
насосы и др. электродвигатели при cos=0,6 / 2А |
| Количество объектов управления |
1 |
| Максимальное число групп |
507 |
| Питание |
~230В (+10-15) %50Гц |
| Потребляемая мощность, не более, Вт |
2 |
| Выходы |
2 |
| Максимальный коммутируемый ток, А |
5 |
| Степень защиты, обеспечиваемая оболочкой |
IP20 |
| Размеры, мм |
51х51х29 |
Рабочая температура, oС
в дополнительном корпусе IP65 |
0 ... +40
-30 ... +50 |
| Установка |
в монтажную чашку 60х60 мм под выключатель
снаружи ― при использовании доп. герметичного корпуса IP65
|
